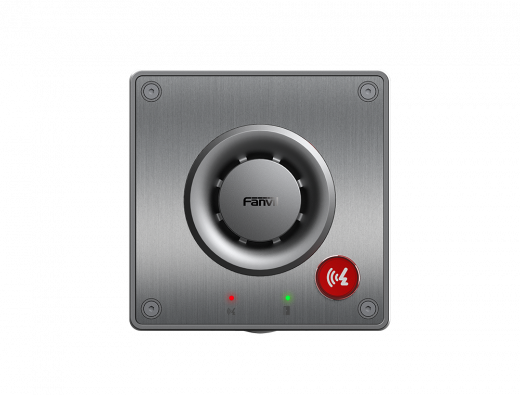

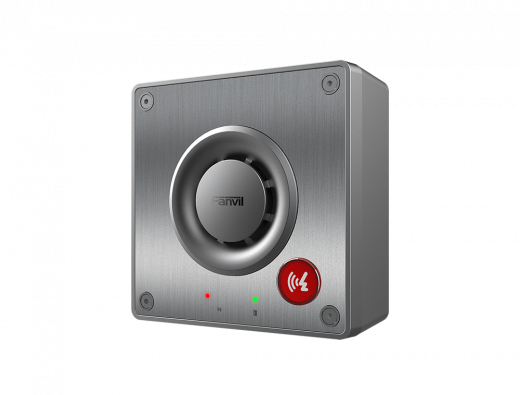

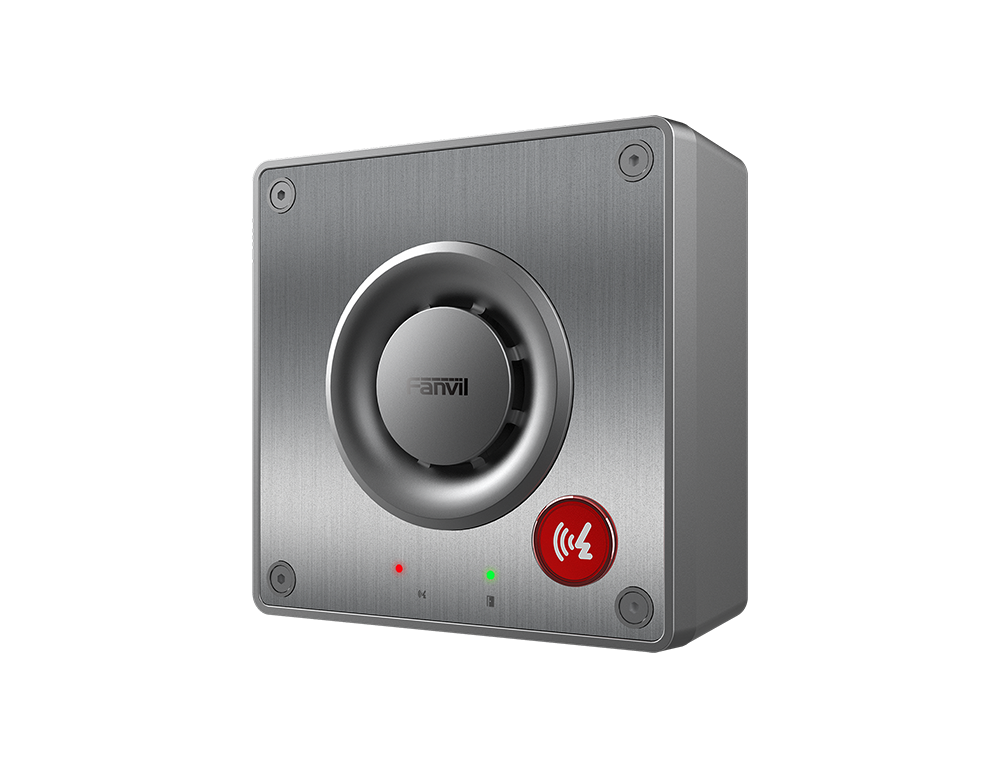

Fanvil A11 — защищенный уличный SIP-аудиодомофон для организации громкой двусторонней связи, управления доступом и трансляции аудиосообщений по IP-сети. Модель разработана для объектов, где требуется надежная связь с посетителем и высокая устойчивость оборудования к погодным условиям, пыли и механическим воздействиям. Fanvil A11 оснащен мощным 5-ваттным динамиком с акустической камерой Turbine Speaker и двумя микрофонами с алгоритмами шумоподавления, благодаря чему обеспечивает разборчивую связь даже в условиях повышенного фонового шума.
Устройство поддерживает две SIP-линии, автоматический ответ, быстрый набор, интерком, многоадресную передачу и интеграцию с IP-камерами для реализации видеодомофонного сценария. Для управления доступом предусмотрены встроенное реле, два входа короткого замыкания, выход 12 В, а также тамперный датчик. Fanvil A11 поддерживает TF-карту, MP3-трансляцию и линейный аудиовыход для подключения внешнего активного динамика или усилителя. Корпус из нержавеющей стали и алюминиевого сплава соответствует классам защиты IP66 и IK10, что позволяет использовать устройство на улице и в сложных эксплуатационных условиях.
Назначение и возможности Fanvil A11
Fanvil A11 представляет собой профессиональный SIP-аудиодомофон для наружной установки. Он может использоваться как переговорная панель, устройство контроля доступа, вызывная панель охраны или элемент системы IP-интеркома и оповещения.
Благодаря поддержке SIP устройство подключается к IP-АТС, программному SIP-серверу или другим совместимым сетевым устройствам. Вызов с панели может поступать оператору, сотруднику охраны, диспетчеру или на другой SIP-терминал.
Основные функции
- две SIP-линии;
- громкая двусторонняя SIP-связь;
- 5-ваттный динамик;
- акустическая конструкция Turbine Speaker;
- два микрофона с шумоподавлением;
- автоматический ответ;
- быстрый набор;
- программируемая DSS-кнопка;
- интерком и multicast;
- MP3-трансляция;
- поддержка TF-карты;
- подключение внешнего усилителя или активного динамика;
- управление исполнительными устройствами через реле;
- два входа короткого замыкания;
- тамперная защита;
- интеграция с IP-камерами;
- PoE+;
- защита IP66 и IK10.
Интеллектуальная аудиосвязь
Одно из главных преимуществ Fanvil A11 — система обработки голоса, рассчитанная на работу в шумной внешней среде. Устройство оснащено двумя микрофонами и поддерживает алгоритмы AEC, ANR, AGC и AVC, которые помогают повысить разборчивость речи и компенсировать влияние окружающего шума.
Мощный динамик 5 Вт
Встроенный динамик мощностью 5 Вт рассчитан на громкое воспроизведение речи и сообщений. Акустическая конструкция Turbine Speaker способствует формированию направленного и мощного звука, что особенно важно для входных групп, производственных территорий, складов и других шумных объектов.
Дальность голосового приема
Система микрофонов обеспечивает удаленный прием голоса на расстоянии до 5 метров. Это позволяет вести переговоры без необходимости находиться непосредственно перед панелью.
Контроль доступа
Fanvil A11 может использоваться как исполнительный элемент системы контроля доступа. Встроенное реле позволяет управлять электрозамком или другим совместимым исполнительным устройством.
Встроенное реле
Релейный выход рассчитан на нагрузку до 30 В DC / 2 А или 125 В AC / 0,5 А. Дополнительно предусмотрен активный выход 12 В / 500 мА DC, который может использоваться в соответствующих схемах подключения.
Входы и защита
На корпусе предусмотрены два входа короткого замыкания, которые позволяют подключать внешние элементы системы. Тамперный переключатель помогает обнаруживать попытку несанкционированного вскрытия или демонтажа устройства.
Интеграция с IP-камерами
Fanvil A11 не имеет встроенной камеры, однако поддерживает связку с IP-камерой для реализации видеодомофонного сценария. Это позволяет использовать аудиопанель совместно с отдельной сетевой камерой и получать визуальную информацию о посетителе на соответствующем видеотерминале или программной платформе.
Такой подход удобен для объектов, где уже установлена система видеонаблюдения: аудиодомофон отвечает за вызов и переговорную связь, а IP-камера — за видеоконтроль входной зоны.
Трансляция и система оповещения
Fanvil A11 может использоваться не только для индивидуальных вызовов, но и для организации сетевого аудиовещания. Поддержка multicast позволяет передавать голосовые сообщения одновременно на несколько совместимых устройств.
MP3-трансляция
Поддержка TF-карты позволяет хранить аудиофайлы и использовать их для предварительно заданных сценариев вещания. Fanvil A11 поддерживает MP3-трансляцию, благодаря чему устройство может применяться для автоматического воспроизведения информационных и служебных сообщений.
Подключение внешнего усилителя
Линейный аудиовыход позволяет подключить активный динамик или внешний усилитель. Это расширяет возможности устройства при построении систем оповещения на территориях, где требуется более мощное или распределенное звуковое покрытие.
Программируемая DSS-кнопка
Fanvil A11 оснащен одной программируемой DSS-кнопкой. Ее назначение может определяться конфигурацией системы и используемым сценарием эксплуатации. Кнопка может использоваться для быстрого вызова, интеркома или других поддерживаемых функций.
Поддержка быстрого набора позволяет минимизировать количество действий пользователя: для вызова заранее назначенного абонента достаточно воспользоваться соответствующей функциональной кнопкой.
SIP-телефония и интеграция
Fanvil A11 поддерживает две SIP-линии и может интегрироваться с различными IP-АТС, программными коммутаторами и SIP-платформами. Поддерживаются SIP версии 1 и 2, а также транспорт UDP, TCP и TLS.
Функции вызовов
- исходящий вызов;
- прием вызова;
- отклонение вызова;
- автоматический ответ;
- удержание и ожидание вызова;
- быстрый набор;
- интерком;
- multicast;
- анонимный вызов;
- перенаправление SIP-вызова в multicast-сценарий.
Сетевые возможности
Fanvil A11 оснащен Ethernet-интерфейсом 10/100 Мбит/с. Устройство поддерживает IPv4, IPv6 и совместную работу IPv4/IPv6, что позволяет использовать его в современных сетевых инфраструктурах.
Поддерживаемые сетевые функции
- статический IP;
- DHCP;
- PPPoE;
- IPv4/IPv6;
- VLAN;
- QoS;
- STUN;
- L2TP;
- OpenVPN;
- SNTP;
- RTP/RTCP/SRTP;
- HTTP/HTTPS;
- FTP/TFTP;
- TR-069.
Безопасность и управление
Для защиты SIP-соединений Fanvil A11 поддерживает передачу SIP по UDP, TCP и TLS, а медиаданных — через RTP/RTCP/SRTP. Для удаленного подключения к защищенным сетям предусмотрены L2TP и OpenVPN.
Настройка устройства выполняется через веб-интерфейс. Поддерживаются автоматическая конфигурация, импорт и экспорт настроек, обновление прошивки, Syslog и захват сетевых пакетов для диагностики.
Автоматическое развертывание
Fanvil A11 поддерживает автоматическую настройку через HTTP, HTTPS, DHCP OPT66, SIP PnP и TR-069. Это удобно при массовой установке большого количества домофонов на одном или нескольких объектах.
Защищенный корпус для наружной установки
Конструкция Fanvil A11 рассчитана на круглогодичную эксплуатацию на открытом воздухе. Передняя панель выполнена из нержавеющей стали, корпус — из алюминиевого сплава.
Степень защиты IP66 обеспечивает высокий уровень защиты от пыли и воды. Механическая защита IK10 повышает устойчивость панели к ударным воздействиям и вандализму.
Диапазон рабочих температур составляет от -40 до +70 °C, поэтому модель подходит для эксплуатации в различных климатических условиях.
Питание и установка
Fanvil A11 поддерживает питание от источника постоянного тока 12–24 В / 2 А или по технологии PoE+. Использование PoE+ позволяет передавать питание и сетевые данные по одному Ethernet-кабелю и упрощает монтаж.
Предусмотрена стандартная настенная установка. Для встраиваемого монтажа может использоваться специальный монтажный аксессуар EX611.
Основные характеристики
| Характеристика | Fanvil A11 |
|---|---|
| Тип устройства | SIP-аудиодомофон / IP-интерком |
| SIP-линии | 2 |
| DSS-кнопки | 1 программируемая |
| Динамик | 5 Вт |
| Акустическая конструкция | Turbine Speaker |
| Микрофоны | 2 |
| Эхоподавление | AEC |
| Шумоподавление | ANR |
| Ethernet | 10/100 Мбит/с |
| PoE | PoE+ IEEE 802.3at, Class 4 |
| TF-карта | Есть |
| IP-камера | Поддерживается интеграция |
Важные характеристики
| Параметр | Значение |
|---|---|
| Аудиокодеки | G.711A/U, G.729, iLBC, G.723, G.726, G.722, Opus |
| DTMF | In-band, RFC2833, SIP INFO |
| Релейный выход | 1, встроенное реле |
| Максимальная нагрузка реле | DC 30 В / 2 А; AC 125 В / 0,5 А |
| Активный выход | 12 В / 500 мА DC |
| Входы короткого замыкания | 2 |
| Линейный аудиовыход | 1 |
| Импеданс линейного выхода | 1000 Ом |
| Тамперный переключатель | 1 |
| VPN | L2TP, OpenVPN |
| Безопасность SIP | UDP/TCP/TLS, RTP/RTCP/SRTP |
| Защита корпуса | IP66 / IK10 |
Дополнительные характеристики
| Параметр | Значение |
|---|---|
| Питание | DC 12–24 В / 2 А |
| Материал передней панели | Нержавеющая сталь |
| Материал корпуса | Алюминиевый сплав |
| Монтаж | Настенный; встраиваемый с EX611 |
| Рабочая температура | -40...+70 °C |
| Температура хранения | -40...+80 °C |
| Рабочая влажность | 10–95% |
| Размеры | 100,95 × 100 × 45 мм |
| Потребление по PoE+ | 1,38–9,1 Вт |
| Потребление от адаптера | 0,83–7,4 Вт |
| TF-карта | Поддерживается |
| Программное управление | Веб-интерфейс, HTTP API, Action URL, Active URI |
Кейсы использования Fanvil A11
1. Входная группа предприятия
Fanvil A11 можно установить на входе предприятия и подключить к корпоративной IP-АТС. Посетитель нажимает кнопку вызова, после чего связь поступает секретарю, охране или ответственному сотруднику.
2. Складской комплекс
Защита IP66 и IK10 делает устройство подходящим для складов и логистических объектов. Мощный динамик позволяет вести переговоры даже при наличии фонового шума от техники и транспорта.
3. Производственная территория
Два микрофона, шумоподавление и 5-ваттный динамик позволяют использовать A11 на промышленных объектах, где обычная офисная переговорная панель может оказаться недостаточно громкой.
4. Частный дом и коттедж
Домофон может использоваться на калитке или въездных воротах. Вызов поступает на SIP-телефон владельца, а встроенное реле может использоваться для управления электрозамком или другим исполнительным устройством.
5. Охраняемая территория
Fanvil A11 подходит для организации связи между въездной зоной и постом охраны. Поддержка SIP и IP-сетей позволяет централизовать обработку вызовов и интегрировать переговорную панель в существующую инфраструктуру.
6. Паркинг и гаражный комплекс
Защищенный корпус и громкая связь позволяют применять устройство на въездах и выездах парковок, где требуется связь водителя с оператором и возможность удаленного управления доступом.
7. Система IP-оповещения
Поддержка multicast, MP3 и TF-карты позволяет использовать Fanvil A11 как элемент сетевой системы оповещения для передачи заранее подготовленных или оперативных сообщений.
Сравнение с другими моделями Fanvil
| Модель | Тип | Камера | Динамик | Защита | Особенности |
|---|---|---|---|---|---|
| Fanvil A11 | SIP-аудиодомофон | Нет | 5 Вт | IP66 / IK10 | 2 SIP-линии, TF, реле, PoE+, интеграция с IP-камерой |
| Fanvil A11V | SIP-видеодомофон | 4 Мп | 5 Вт | IP66 / IK10 | Встроенная камера, видеосвязь, IR |
| Fanvil A12 | SIP-аудиодомофон | Нет | 10 Вт | IP66 / IK10 | Более мощная акустика, Wiegand, RS-485, USB, Micro SD |
| Fanvil A12V | SIP-видеодомофон | 2 Мп | — | IP66 / IK07 | Камера, RFID, Wiegand, RS-485, USB, TF |
Преимущества Fanvil A11
- 5-ваттный динамик — громкая связь для шумных помещений и открытых территорий.
- Turbine Speaker — акустическая конструкция для мощного и разборчивого звука.
- Два микрофона — эффективный прием речи на расстоянии до 5 метров.
- AEC, ANR, AGC и AVC — комплексная обработка аудиосигнала.
- IP66 и IK10 — высокая защита от пыли, воды и механических воздействий.
- Две SIP-линии — интеграция с IP-АТС и гибкие сценарии вызовов.
- PoE+ — передача питания и данных по одному сетевому кабелю.
- Встроенное реле — управление исполнительными устройствами.
- TF-карта и MP3 — воспроизведение и трансляция аудиоконтента.
- Линейный аудиовыход — подключение внешнего усилителя или активной акустики.
- Интеграция с IP-камерами — возможность построения видеодомофонного сценария без встроенной камеры.
- Работа от -40 до +70 °C — применение в широком диапазоне температур.
Fanvil A11 — профессиональный уличный SIP-аудиодомофон, ориентированный на объекты, где важны высокая громкость, надежность, защищенность и возможность интеграции с IP-инфраструктурой. Модель сочетает 5-ваттную акустику, два микрофона, алгоритмы обработки речи, две SIP-линии, PoE+, управление реле, TF-карту и функции сетевого вещания.
Благодаря корпусу из нержавеющей стали и алюминиевого сплава, защите IP66/IK10 и рабочему диапазону от -40 до +70 °C Fanvil A11 подходит для эксплуатации на открытом воздухе. Устройство может использоваться на предприятиях, складах, парковках, охраняемых территориях, в частных домах, на въездных группах и в системах IP-оповещения. При необходимости видеоконтроль может быть организован за счет интеграции с отдельной IP-камерой.
