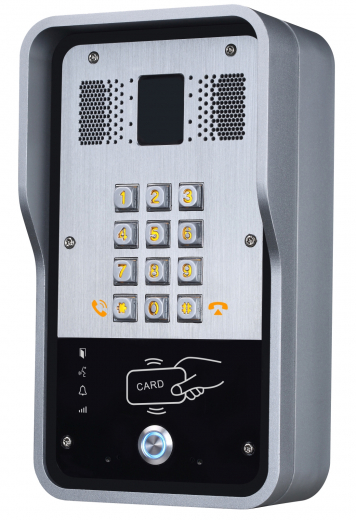

Fanvil i23S — защищенный SIP-видеодомофон для организации контроля доступа, двусторонней аудио- и видеосвязи и управления дверным замком через IP-сеть. Устройство предназначено для установки на входах в жилые и коммерческие объекты, офисы, предприятия, склады, гостиницы, многоквартирные дома и другие помещения, где требуется надежная идентификация посетителей и дистанционное открытие двери. Fanvil i23S объединяет функции IP-домофона, переговорного устройства и контроллера доступа, поддерживает две SIP-линии и стандартный SIP 2.0, благодаря чему может интегрироваться с IP-АТС и другими совместимыми SIP-устройствами.
Модель оснащена камерой, клавишей быстрого вызова и цифровой клавиатурой с подсветкой. Для идентификации и доступа предусмотрена поддержка RFID/IC-карт, пароля, DTMF-команд и внутренней кнопки выхода. Встроенный 3-ваттный динамик и функция акустического эхоподавления AEC обеспечивают качественную громкую связь. Прочный корпус из алюминия рассчитан на эксплуатацию на улице: уровень защиты IP65 предотвращает проникновение пыли и воды, а IK10 обеспечивает высокую устойчивость к механическим воздействиям.
Назначение и возможности Fanvil i23S
Fanvil i23S представляет собой многофункциональный SIP-видеодомофон с контролем доступа. Он позволяет организовать связь между посетителем и сотрудником, охранником, диспетчером или жильцом, а также дистанционно управлять дверным замком.
Устройство работает через Ethernet и поддерживает питание PoE, поэтому для подключения достаточно сетевого кабеля при наличии соответствующего оборудования. Две SIP-линии позволяют использовать i23S в различных сценариях IP-телефонии и систем контроля доступа.
Основные функции
- IP-видеодомофон с SIP-поддержкой;
- две SIP-линии;
- аудио- и видеосвязь по IP-сети;
- одна кнопка быстрого вызова;
- 12-кнопочная цифровая клавиатура с подсветкой;
- RFID/IC-контроль доступа;
- открытие двери по паролю и DTMF-команде;
- подключение внутренней кнопки выхода;
- управление электрозамком;
- встроенное реле;
- громкая двусторонняя связь с AEC;
- поддержка PoE;
- удаленное управление через сеть;
- защита корпуса IP65 и IK10.
Камера и видеосвязь
Fanvil i23S поддерживает видеосвязь и может использоваться совместно с SIP-видеотелефонами, видеодомофонами и другими совместимыми системами. Камера позволяет визуально идентифицировать посетителя перед предоставлением доступа.
Передача изображения осуществляется с использованием кодека H.264. Поддержка видеопотока позволяет интегрировать домофон в IP-инфраструктуру объекта и использовать его совместно с оборудованием, поддерживающим соответствующие SIP-видеофункции.
Аудиосвязь и качество переговоров
Встроенный динамик мощностью 3 Вт обеспечивает громкое воспроизведение речи, что особенно важно при размещении устройства возле входных групп и на территориях с повышенным уровнем окружающего шума.
Fanvil i23S поддерживает полнодуплексную громкую связь и оснащен акустическим эхоподавлением AEC. Это позволяет одновременно говорить и слышать собеседника без необходимости использовать трубку.
Поддерживаемые аудиокодеки
- G.711A;
- G.711U;
- G.723.1;
- G.726-32K;
- G.729AB;
- G.722.
Для передачи тональных сигналов поддерживаются DTMF In-band, RFC2833 и SIP INFO.
Контроль доступа
Одно из ключевых назначений Fanvil i23S — организация полноценного сетевого контроля доступа. Устройство позволяет предоставить доступ различными способами, что делает его подходящим как для частных объектов, так и для коммерческих и корпоративных систем безопасности.
RFID и IC-карты
Встроенный считыватель поддерживает RFID/IC-карты стандартов ID EM4100 с частотой 125 кГц и IC MIFARE ONE с частотой 13,56 МГц. Это позволяет использовать i23S в системах доступа по бесконтактным картам.
Открытие двери по паролю
Цифровая клавиатура позволяет организовать доступ по коду. Пользователь вводит заданную комбинацию, после чего при корректной авторизации устройство выполняет команду открытия замка.
Открытие по DTMF
Дистанционное управление дверью может осуществляться посредством DTMF-команд во время SIP-разговора. Например, сотрудник может принять вызов с домофона на IP-телефон и после идентификации посетителя отправить команду на открытие двери.
Внутренняя кнопка выхода
Fanvil i23S предусматривает подключение внутренней кнопки выхода, что позволяет организовать удобный способ открытия двери со стороны помещения.
Управление дверным замком
Встроенное реле позволяет подключать исполнительное устройство системы контроля доступа. Для электрозамка может использоваться встроенное или внешнее питание. Также предусмотрен активный выход 12 В / 650 мА DC.
Максимальная нагрузка встроенного реле составляет до 30 В DC / 1 А или 125 В AC / 0,5 А. При построении системы доступа необходимо учитывать характеристики конкретного замка и выбирать соответствующую схему подключения.
Сетевые функции и интеграция
Fanvil i23S работает по стандарту SIP 2.0 и может подключаться к IP-АТС, SIP-серверам и другим сетевым устройствам связи. Ethernet-интерфейс обеспечивает передачу аудио, видео и управляющих данных по одной IP-инфраструктуре.
Сетевые возможности
- Ethernet 10/100 Мбит/с;
- IPv4;
- статический IP-адрес;
- DHCP;
- PPPoE;
- STUN;
- QoS 802.1p/q;
- DSCP;
- VPN L2TP;
- OpenVPN;
- SRTP;
- HTTP/HTTPS;
- SNTP;
- RTSP.
SIP и IP-телефония
Поддержка стандартного SIP-протокола обеспечивает совместимость Fanvil i23S с широким спектром IP-АТС и программных платформ. Две SIP-линии позволяют регистрировать устройство на двух учетных записях и использовать различные сценарии маршрутизации вызовов.
Клавиатура и управление
На лицевой панели расположена одна кнопка быстрого вызова и цифровая клавиатура из 12 кнопок с подсветкой. Такое сочетание позволяет использовать устройство не только как переговорную панель, но и как самостоятельный терминал контроля доступа.
Предусмотрены индикаторы состояния, включая подсветку функциональных элементов. Настройка и управление устройством осуществляются через веб-интерфейс.
Защита и конструкция
Fanvil i23S рассчитан на эксплуатацию в сложных условиях. Корпус выполнен из алюминиевой крышки и литого алюминиевого основания. Степень защиты IP65 защищает устройство от пыли и струй воды, а класс механической защиты IK10 повышает устойчивость к ударам и попыткам повреждения.
Диапазон рабочих температур составляет от -40 до +70 °C, поэтому Fanvil i23S может использоваться на открытом воздухе в широком диапазоне климатических условий.
Установка и питание
Устройство поддерживает настенный и встраиваемый монтаж. Для подключения к сети используется Ethernet-порт RJ-45. Питание может осуществляться от источника постоянного тока или через PoE, что упрощает монтаж и позволяет передавать питание и сетевые данные по одному кабелю.
Основные характеристики
| Характеристика | Fanvil i23S |
|---|---|
| Тип устройства | SIP-видеодомофон / IP-домофон |
| SIP-линии | 2 |
| Кнопка быстрого вызова | 1 DSS |
| Цифровая клавиатура | 12 кнопок с подсветкой |
| Камера | Есть |
| Видеокодек | H.264 |
| Динамик | 4 Ом / 3 Вт |
| Акустическое эхоподавление | AEC |
| Ethernet | 10/100 Мбит/с |
| PoE | Есть |
| Контроль доступа | RFID/IC, пароль, DTMF, внутренняя кнопка |
Важные характеристики
| Параметр | Значение |
|---|---|
| RFID | ID EM4100, 125 кГц |
| IC-карты | MIFARE ONE, 13,56 МГц |
| Реле | DC 30 В / 1 А, AC 125 В / 0,5 А |
| Активный выход | 12 В / 650 мА DC |
| Питание | 12 В ±15% / 1 А DC или PoE |
| Сетевые протоколы | SIP 2.0, RTP/RTCP/SRTP, STUN, DHCP, PPPoE, HTTP/HTTPS, SNTP, RTSP |
| VPN | L2TP, OpenVPN |
| QoS | 802.1p/q, DSCP |
| Автоматическая настройка | FTP/TFTP/HTTP/HTTPS/DHCP OPT66/SIP PnP/TR-069 |
| Защита корпуса | IP65 / IK10 |
Дополнительные характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса | Алюминиевая крышка и литой алюминиевый корпус |
| Монтаж | Настенный или встраиваемый |
| Рабочая температура | -40...+70 °C |
| Рабочая влажность | 10–90% |
| Размеры | 223 × 130 × 74 мм |
| Микрофон | -38 дБ |
| Индикация | 5 индикаторов |
| Удаленное управление | Action URL / Active URI |
| Синхронизация времени | NTP/SNTP |
| Управление | Веб-интерфейс |
Кейсы использования Fanvil i23S
1. Частный дом и коттедж
Fanvil i23S можно установить на въездной калитке или входной двери частного дома. Владелец принимает вызов на SIP-телефон или другое совместимое устройство, разговаривает с посетителем и при необходимости дистанционно открывает замок.
2. Многоквартирный дом
Домофон подходит для организации входного контроля в подъезд. Идентификация может выполняться с помощью карты, кода или через удаленное открытие двери оператором.
3. Офис и коммерческое помещение
В офисе i23S позволяет организовать контролируемый вход без постоянного присутствия сотрудника возле двери. Вызов поступает ответственному сотруднику по IP-сети.
4. Склад и производственный объект
Защищенный металлический корпус и широкий диапазон рабочих температур позволяют применять Fanvil i23S на складских и производственных объектах, включая входные зоны и помещения с повышенными требованиями к надежности оборудования.
5. Гостиница
Устройство может использоваться на входах в гостиничные и административные зоны, обеспечивая переговорную связь и контроль доступа через единую IP-инфраструктуру.
6. Охраняемый объект
Fanvil i23S можно интегрировать с системой безопасности объекта и использовать для связи посетителя с постом охраны, удаленной идентификации и управления электрозамком.
Сравнение с другими моделями Fanvil
| Модель | Тип | Камера | Контроль доступа | Защита | Особенности |
|---|---|---|---|---|---|
| Fanvil i23S | SIP-видеодомофон | Да | RFID/IC, пароль, DTMF, внутренняя кнопка | IP65 / IK10 | 12-кнопочная клавиатура, 2 SIP-линии, PoE |
| Fanvil i18S | SIP-видеодомофон | Да | Контроль замка, DTMF | IP65 / IK10 | Камера, 3-ваттный динамик, 1 DSS |
| Fanvil i16S | SIP-аудиодомофон | Нет | Управление замком | IP65 / IK10 | Защищенный аудиодомофон, 3-ваттный динамик |
| Fanvil i30 | SIP-аудиодомофон | Нет | Управление доступом | IP65 / IK10 | Промышленное исполнение |
Преимущества Fanvil i23S
- Видео- и аудиосвязь по IP — возможность визуально и голосом идентифицировать посетителя.
- Два SIP-аккаунта — гибкая интеграция с IP-АТС и различными сценариями маршрутизации.
- Несколько способов доступа — RFID/IC-карты, пароль, DTMF и внутренняя кнопка.
- Встроенное реле — управление электрозамком без отдельного сетевого контроллера в простых конфигурациях.
- 12-кнопочная клавиатура — удобный ввод кодов доступа.
- 3-ваттный динамик и AEC — качественная громкая связь.
- PoE — удобное подключение питания и сети одним кабелем.
- IP65 и IK10 — защита от пыли, воды и механических воздействий.
- Широкий температурный диапазон — эксплуатация от -40 до +70 °C.
- Алюминиевый корпус — повышенная механическая прочность для наружной установки.
Fanvil i23S — это защищенный SIP-видеодомофон, объединяющий функции переговорного устройства, видеосвязи и контроля доступа. Модель сочетает камеру, громкую HD-связь, две SIP-линии, RFID/IC-считыватель, цифровую клавиатуру, управление электрозамком и сетевые функции в одном корпусе.
Благодаря защите IP65/IK10, алюминиевой конструкции, PoE и работе при температурах от -40 до +70 °C устройство подходит для наружной установки и эксплуатации на объектах с повышенными требованиями к надежности. Fanvil i23S может использоваться в частных домах, многоквартирных зданиях, офисах, гостиницах, на складах, предприятиях и охраняемых территориях, где требуется организовать надежную IP-связь и контролируемый доступ.
