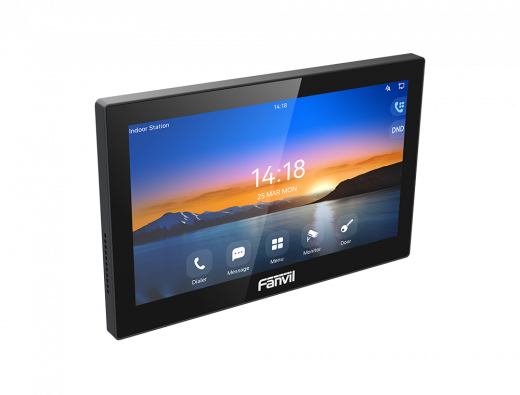

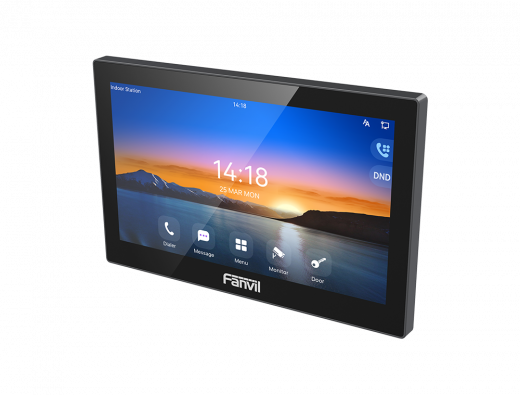

Fanvil i504W - внутренняя SIP-видеодомофонная панель с 7-дюймовым цветным сенсорным экраном, поддержкой двухдиапазонного Wi-Fi и широким набором интерфейсов для интеграции с системами контроля доступа. Устройство предназначено для приема вызовов с вызывных панелей, двусторонней аудиосвязи, просмотра видео с совместимых IP-камер и дистанционного открытия двери. Модель подходит для квартир, частных домов, жилых комплексов, гостиниц и офисных зданий.
Основные преимущества Fanvil i504W - удобный сенсорный интерфейс, встроенный динамик мощностью 2 Вт, поддержка SIP, беспроводное подключение к сети и аппаратные интерфейсы для работы с охранными датчиками. В отличие от базовой модели i504, версия i504W поддерживает Wi-Fi в диапазонах 2,4 и 5 ГГц. При этом панель сохраняет возможность проводного Ethernet-подключения и питания по PoE, что позволяет выбирать способ подключения с учетом инфраструктуры объекта.
Назначение и возможности Fanvil i504W
Fanvil i504W устанавливается внутри помещения и используется как абонентская станция IP-домофонии. Пользователь может принимать вызовы, общаться с посетителями, просматривать видео и управлять входом через совместимую систему контроля доступа.
- Прием домофонных вызовов. Ответ на звонки с совместимых SIP-вызывных панелей и двусторонняя голосовая связь.
- Удаленное открытие двери. Отправка команды на открытие замка при соответствующей настройке системы.
- Просмотр видеопотоков. Мониторинг изображения с совместимых IP-камер и вызывных панелей.
- Интеграция с охранными устройствами. Подключение датчиков и внешнего оборудования через предусмотренные аппаратные интерфейсы.
- Прием и отправка сообщений. Поддержка обмена сообщениями в совместимой системе.
- Настраиваемые функции. Возможность изменять мелодии входящих вызовов и настраивать режим «Не беспокоить».
Сенсорный экран и управление

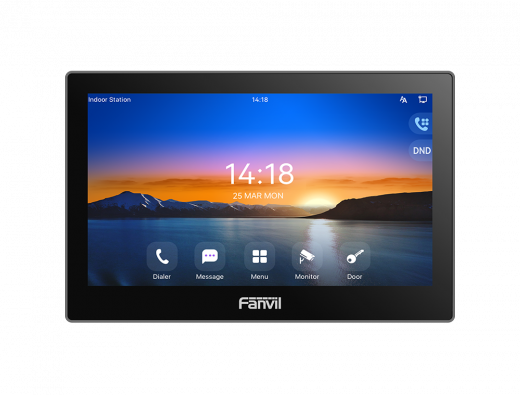

Fanvil i504W оснащена 7-дюймовым цветным емкостным сенсорным экраном с разрешением 1024 × 600 пикселей. Такой формат обеспечивает удобный просмотр изображения посетителя, работу с меню и управление функциями домофонной системы. Компактный корпус позволяет устанавливать панель в жилых и коммерческих интерьерах, не занимая много места.
Интерфейс ориентирован на повседневные действия: прием вызова, разговор, просмотр видео и открытие двери. Восемь аппаратных входов сигнализации позволяют интегрировать совместимые внешние датчики. Для автоматизации также предусмотрены вход дверного звонка и релейный выход.
Качество аудио- и видеосвязи
Встроенный динамик мощностью 2 Вт обеспечивает громкую связь без телефонной трубки. Поддержка полнодуплексного разговора и акустического эхоподавления AEC помогает вести диалог без необходимости постоянно переключаться между передачей и приемом голоса.
Для голосовой связи предусмотрены кодеки G.711A/U, G.723.1, G.726, G.729AB, iLBC, G.722 и Opus. Панель поддерживает аппаратное декодирование H.264, а поддержка H.265 доступна как опция. Предусмотрены видеопотоки с разрешением до 1080p. Фактическое качество изображения зависит от камеры или вызывной панели, сетевых условий и совместимости кодеков.
Wi-Fi и проводное подключение
Встроенный Wi-Fi поддерживает диапазоны 2,4 и 5 ГГц, поэтому Fanvil i504W можно подключить к совместимой беспроводной сети без прокладки Ethernet-кабеля для передачи данных. Это удобно при модернизации готовых помещений и установке панели в местах, где прокладка кабеля затруднена.
Для проводного подключения предусмотрен порт Ethernet 10/100 Мбит/с. Устройство поддерживает питание от адаптера 12 В / 1 А или PoE по стандарту IEEE 802.3af. При использовании совместимого PoE-коммутатора питание и данные передаются по одному кабелю, что упрощает монтаж и обслуживание.
Интеграция с системами безопасности
Fanvil i504W поддерживает SIP 2.0 через UDP, TCP и TLS, что позволяет интегрировать устройство с совместимыми IP-домофонными платформами и системами IP-телефонии. Дополнительные сетевые возможности включают IPv4/IPv6, статическую IP-адресацию и DHCP. Для управления качеством передачи данных доступны VLAN и QoS.
Аппаратные интерфейсы расширяют возможности использования панели в системах контроля доступа и автоматизации:
- 8 входов сигнализации для совместимых датчиков.
- 1 релейный выход для управления подходящим исполнительным устройством.
- 1 вход дверного звонка.
- 1 интерфейс RS-485, обозначенный производителем как резервный.
- 1 сетевой порт RJ45 для Ethernet-подключения.
Перед подключением датчиков, замков и других исполнительных устройств необходимо проверить допустимые электрические параметры и схему подключения. Само наличие интерфейса не гарантирует совместимость с любым устройством контроля доступа.
Основные характеристики Fanvil i504W
| Параметр | Значение |
|---|---|
| Тип устройства | Внутренняя SIP-видеодомофонная панель |
| Диагональ экрана | 7 дюймов |
| Разрешение дисплея | 1024 × 600 пикселей |
| Тип экрана | Цветной емкостный сенсорный IPS |
| Количество SIP-линий | До 6 SIP-аккаунтов согласно спецификации поставщика |
| Встроенный динамик | 2 Вт |
| Режим разговора | Полнодуплексная громкая связь |
| Обработка звука | Акустическое эхоподавление AEC |
| Аудиокодеки | G.711A/U, G.723.1, G.726, G.729AB, iLBC, G.722, Opus |
| Видеокодеки | H.264; H.265 — опционально |
| Разрешение видеопотока | QVGA, CIF, VGA, 4CIF, 720p, 1080p |
Важные характеристики
| Параметр | Значение |
|---|---|
| Ethernet | 1 × RJ45, 10/100 Мбит/с |
| Wi-Fi | 2,4 и 5 ГГц |
| Питание | DC 12 В / 1 А или PoE IEEE 802.3af |
| Входы сигнализации | 8 |
| Релейный выход | 1, до DC 30 В / 2 А или AC 125 В / 0,5 А |
| Вход дверного звонка | 1 |
| Интерфейс RS-485 | 1, резервный |
| Сетевые протоколы | SIP 2.0, RTP/RTCP, SRTP, RTSP, STUN, DHCP, SNTP, HTTP/HTTPS, FTP/TFTP, TR-069 |
| Сетевые функции | IPv4/IPv6, статический IP, DHCP, VLAN, QoS |
| DTMF | In-band, RFC 2833, SIP INFO |
| Режим «Не беспокоить» | Поддерживается, с настраиваемым расписанием |
Дополнительные характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса | ABS-пластик |
| Способ установки | Настенный монтаж |
| Размеры устройства | 177,38 × 113,99 × 22,5 мм |
| Потребляемая мощность при PoE | 3,65–6,64 Вт |
| Потребляемая мощность от адаптера | 2,71–5,53 Вт |
| Рабочая температура | −10…+50 °C |
| Температура хранения | −40…+80 °C |
| Рабочая влажность | 10–90% |
| Настройка | Веб-интерфейс и сетевые средства администрирования |
| Обновление ПО | Поддерживается удаленное обновление |
Управление и администрирование
Fanvil i504W поддерживает настройку через веб-интерфейс и удаленное обновление программного обеспечения. Это позволяет администратору конфигурировать параметры SIP, сетевое подключение, мелодии вызова и режим «Не беспокоить», а также обслуживать устройства без постоянного физического доступа к ним.
Для защищенной эксплуатации рекомендуется использовать сложные пароли, ограничивать доступ к административному интерфейсу, разделять сеть домофонии и пользовательскую сеть при необходимости и выбирать защищенные варианты SIP-соединения, если их поддерживает вся инфраструктура.
Сценарии использования Fanvil i504W
- Многоквартирные жилые комплексы. Прием вызовов от посетителей, голосовая связь и дистанционное открытие входной двери.
- Частные дома и виллы. Организация внутренней видеодомофонной связи и просмотр изображения с совместимых камер.
- Гостиницы и апарт-отели. Использование в номерах для приема вызовов и управления доступом при соответствующей интеграции.
- Офисные здания. Контроль посетителей, связь с входной зоной и интеграция с SIP-инфраструктурой компании.
- Помещения с готовым ремонтом. Подключение к Wi-Fi позволяет сократить объем работ по прокладке сетевого кабеля.
- Объекты с охранными датчиками. Подключение совместимых датчиков через входы сигнализации и настройка соответствующих сценариев.
- Объекты с несколькими IP-камерами. Просмотр поддерживаемых видеопотоков непосредственно на дисплее панели.
Сравнение Fanvil i504W и Fanvil i504
| Характеристика | Fanvil i504W | Fanvil i504 |
|---|---|---|
| Тип устройства | Внутренняя SIP-видеодомофонная панель | Внутренняя SIP-видеодомофонная панель |
| Диагональ дисплея | 7 дюймов | 7 дюймов |
| Разрешение экрана | 1024 × 600 | 1024 × 600 |
| Wi-Fi | 2,4 и 5 ГГц | Не предусмотрен |
| Ethernet | 10/100 Мбит/с | 10/100 Мбит/с |
| Питание | DC 12 В / 1 А или PoE | DC 12 В / 1 А или PoE |
| Интерфейсы сигнализации | 8 входов, 1 релейный выход, вход дверного звонка, RS-485 | 8 входов, 1 релейный выход, вход дверного звонка, RS-485 |
| Основное отличие | Беспроводное подключение к сети | Проводное сетевое подключение |
Fanvil i504W стоит выбирать, если на объекте требуется беспроводное подключение панели к локальной сети. Базовая i504 подходит для проектов, где достаточно Ethernet. По основным функциям домофонии и интерфейсам подключения внешнего оборудования модели близки, поэтому выбор зависит прежде всего от сетевой инфраструктуры и условий монтажа.
Преимущества Fanvil i504W
- 7-дюймовый цветной сенсорный дисплей с разрешением 1024 × 600.
- Встроенный двухдиапазонный Wi-Fi 2,4 и 5 ГГц.
- Проводное Ethernet-подключение и питание PoE.
- Динамик мощностью 2 Вт и полнодуплексная громкая связь.
- Поддержка SIP для интеграции с совместимыми домофонными системами.
- Просмотр видео с поддерживаемых IP-камер.
- Восемь входов сигнализации для подключения совместимых датчиков.
- Релейный выход для управления подходящим исполнительным устройством.
- Вход дверного звонка и интерфейс RS-485.
- Удаленное открытие двери и обмен сообщениями в совместимой системе.
- Удаленное администрирование и обновление программного обеспечения.
Fanvil i504W — функциональная внутренняя SIP-видеодомофонная панель для жилых и коммерческих объектов. Сенсорный экран, двусторонняя голосовая связь, просмотр видеопотоков, дистанционное открытие двери и интерфейсы для охранных датчиков позволяют использовать ее как часть комплексной системы контроля доступа.
Поддержка Wi-Fi 2,4/5 ГГц, Ethernet и PoE дает возможность адаптировать подключение к условиям конкретного помещения. Перед покупкой рекомендуется проверить совместимость с вызывной панелью, SIP-сервером, IP-камерами и исполнительными устройствами, а также определить оптимальный способ сетевого подключения и питания.
