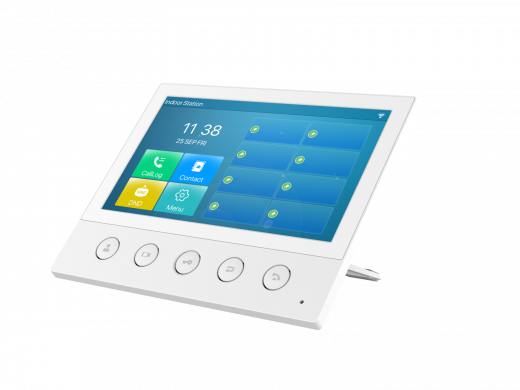

Fanvil i53W - внутренняя SIP-видеопанель с 7-дюймовым цветным сенсорным экраном для организации IP-домофонной связи и управления доступом в квартирах, частных домах, коттеджах, офисных зданиях и жилых комплексах. Устройство позволяет принимать вызовы с совместимой вызывной панели, общаться с посетителями, просматривать видеопоток и дистанционно управлять открытием двери. Большой дисплей и удобные функциональные клавиши упрощают повседневное использование домофонной системы.
Fanvil i53W поддерживает шесть SIP-линий, HD-аудио, аппаратное декодирование видео H.264 и беспроводное подключение Wi-Fi 2,4 ГГц. Для интеграции с внешним оборудованием предусмотрены восемь входов сигнализации и интерфейс RS-485. Питание по PoE позволяет передавать электропитание и сетевые данные по одному Ethernet-кабелю при использовании совместимого оборудования.
Назначение и возможности Fanvil i53W
Fanvil i53W предназначен для использования в качестве внутреннего абонентского устройства IP-домофонии. Монитор связывает пользователя с вызывной панелью и другими совместимыми устройствами, позволяя организовать контроль входа и интеграцию с системой безопасности.
- Приём домофонных вызовов. Устройство принимает вызовы от совместимых SIP-вызывных панелей.
- Двусторонняя голосовая связь. Встроенный динамик и функция громкой связи позволяют разговаривать с посетителями без телефонной трубки.
- Просмотр видео. На экране можно просматривать изображение с совместимой вызывной панели или авторизованной камеры.
- Дистанционное открытие двери. Управление замком возможно при соответствующей настройке и наличии совместимого оборудования.
- Вызов центра управления. Отдельная клавиша позволяет обратиться к управляющему центру, если такая функция настроена.
- Подключение датчиков. Восемь входов сигнализации предназначены для подключения совместимых внешних устройств.
- Интеграция по RS-485. Интерфейс позволяет взаимодействовать с совместимым оборудованием, использующим данный стандарт.
Сенсорный экран 7 дюймов
Fanvil i53W оснащён цветным ёмкостным сенсорным экраном диагональю 7 дюймов с разрешением 800 × 480 пикселей. Дисплей предназначен для отображения интерфейса вызова, элементов управления и видеопотока с подключённых устройств.
Большая диагональ удобна для просмотра посетителей и управления домофонными функциями. Монитор подходит для размещения в прихожей, холле, офисной приёмной или помещении охраны. Белый корпус с лаконичным дизайном сочетается с различными вариантами оформления интерьера.
HD-аудио и громкая связь
Встроенный динамик мощностью 2 Вт обеспечивает громкую двустороннюю связь. Поддержка широкополосных аудиокодеков G.722 и Opus помогает передавать речь с высокой разборчивостью при совместимости второго устройства и сетевой инфраструктуры.
Для улучшения качества разговора предусмотрены функции обработки аудиосигнала:
- AEC — подавление акустического эха при использовании громкой связи;
- NR — снижение влияния фонового шума;
- VAD — обнаружение голосовой активности;
- CNG — формирование комфортного фонового шума;
- BNE — оценка фонового шума;
- PLC — компенсация потерь голосовых пакетов;
- адаптивный джиттер-буфер — сглаживание колебаний задержки при передаче аудио.
Эти технологии помогают поддерживать разборчивую связь между посетителем и пользователем внутри здания.
Видеосвязь и просмотр камер
Fanvil i53W поддерживает аппаратное декодирование видео H.264. Предусмотрены режимы видеосвязи QVGA, CIF, VGA, 4CIF, 720p и 1080p. Фактическое разрешение и качество изображения зависят от возможностей подключённого устройства, параметров видеопотока и пропускной способности сети.
Монитор предназначен для отображения видео с совместимых внешних устройств и не заменяет видеокамеру. Возможность просмотра изображения с авторизованной камеры позволяет использовать Fanvil i53W как часть системы контроля входа.
Wi-Fi, Ethernet и питание PoE
Встроенный модуль Wi-Fi 2,4 ГГц позволяет подключить Fanvil i53W к беспроводной сети. Это удобно, если прокладка сетевого кабеля к месту установки монитора затруднена. Для проводного соединения предусмотрен Ethernet-порт со скоростью передачи данных 10/100 Мбит/с.
Поддержка PoE упрощает монтаж: при использовании совместимого коммутатора или инжектора питание может поступать по тому же кабелю, который используется для передачи данных. Также предусмотрен вход для внешнего источника питания 12 В / 1 А.
Монитор поддерживает IPv4 и IPv6, статическую настройку IP-адреса, DHCP и PPPoE. Функции VLAN и QoS позволяют организовать сетевое подключение и приоритизацию трафика в соответствии с настройками инфраструктуры.
Функциональные клавиши и управление доступом
На корпусе Fanvil i53W предусмотрено пять функциональных клавиш для быстрого доступа к основным операциям:
- вызов центра управления;
- мониторинг;
- открытие двери;
- возврат или завершение вызова;
- ответ на вызов.
Отдельные клавиши упрощают выполнение наиболее частых действий. Дистанционное открытие двери требует совместимой вызывной панели или контроллера, подключённого замка и корректной настройки системы.
Восемь входов сигнализации и интерфейс RS-485
Fanvil i53W оснащён восемью входами сигнализации для подключения совместимых датчиков и внешних устройств. Это позволяет расширять возможности системы контроля в зависимости от конфигурации объекта и используемого оборудования.
Интерфейс RS-485 предназначен для взаимодействия с совместимыми устройствами, поддерживающими данный способ обмена данными. Перед подключением необходимо проверить назначение контактов, электрические параметры и совместимость протоколов.
Совместимость с SIP-системами
Поддержка SIP версий 1 и 2 позволяет использовать Fanvil i53W в IP-домофонных и коммуникационных системах с совместимыми устройствами. Производитель указывает совместимость с платформами Asterisk, BroadSoft, 3CX, Metaswitch, Elastix и Avaya. Возможность использования конкретных функций зависит от настроек платформы и совместимости оборудования.
Перед внедрением рекомендуется проверить:
- поддержку SIP на вызывной панели и сервере связи;
- совместимость видеокодека и параметров видеопотока;
- работу функции дистанционного открытия двери;
- возможность просмотра видео с выбранной камеры;
- совместимость датчиков и оборудования RS-485;
- требования к Wi-Fi, Ethernet и питанию.
Сетевая безопасность и администрирование
Fanvil i53W поддерживает SIP через UDP, TCP и TLS, а также RTP, RTCP и SRTP. Для защищённого сетевого взаимодействия предусмотрены HTTPS и VPN-механизмы L2TP и OpenVPN.
Администрирование выполняется через веб-интерфейс. Доступны обновление прошивки, импорт и экспорт конфигурации, диагностика сетевых пакетов и ведение Syslog. Автоматическое развёртывание поддерживается через FTP, TFTP, HTTP/HTTPS, DHCP Option 66, SIP PnP и TR-069 при наличии соответствующей инфраструктуры.
Основные характеристики
| Параметр | Характеристика |
|---|---|
| Модель | Fanvil i53W |
| Тип устройства | Внутренняя SIP-видеопанель |
| Количество SIP-линий | 6 |
| Диагональ экрана | 7 дюймов |
| Разрешение экрана | 800 × 480 пикселей |
| Тип дисплея | Цветной ёмкостный сенсорный |
| Мощность динамика | 2 Вт |
| Видеокодек | H.264 |
| Ethernet | 10/100 Мбит/с |
| Wi-Fi | 2,4 ГГц |
| Питание | PoE или внешний источник 12 В / 1 А |
Важные характеристики
| Параметр | Характеристика |
|---|---|
| Аудиокодеки | G.711A/U, G.723.1, G.726-32K, G.729AB, iLBC, G.722, Opus |
| Обработка звука | AEC, VAD, CNG, BNE, NR, PLC, адаптивный джиттер-буфер |
| Режимы видеосвязи | QVGA, CIF, VGA, 4CIF, 720p, 1080p |
| Входы сигнализации | 8 |
| Интерфейс расширения | RS-485 |
| Функциональные клавиши | 5 |
| Протокол сигнализации | SIP v1, SIP v2 через UDP/TCP/TLS |
| Передача аудио и видео | RTP, RTCP, SRTP |
| Сетевые протоколы | STUN, DHCP, IPv6, PPPoE, SNTP |
| VPN | L2TP, OpenVPN |
| Сетевые функции | VLAN, QoS, IPv4/IPv6, статический IP, DHCP, PPPoE |
| Удалённое администрирование | Веб-интерфейс, автоматическая настройка, обновление прошивки, Syslog |
Дополнительные характеристики
| Параметр | Характеристика |
|---|---|
| Размеры устройства | 176 × 104 × 26,5 мм |
| Цвет корпуса | Белый |
| Установка | Настенная или настольная |
| Настольная подставка | Приобретается отдельно |
| Потребление при PoE | 1,44–4,76 Вт |
| Потребление от адаптера | 1,25–4,09 Вт |
| Рабочая температура | 0…+45 °C |
| Рабочая влажность | 10–90% |
| Сетевой разъём | RJ-45 |
| Управление конфигурацией | Импорт и экспорт настроек, веб-настройка, обновление ПО |
Сценарии использования Fanvil i53W
1. Квартира в многоквартирном доме
Монитор принимает вызовы с совместимой домофонной панели, позволяет поговорить с посетителем, увидеть его на экране и при соответствующей настройке открыть дверь дистанционно.
2. Частный дом или коттедж
Fanvil i53W можно установить в прихожей или общей зоне дома для связи с наружной видеовызывной панелью. Поддержка Wi-Fi помогает гибко выбрать место размещения устройства.
3. Офисное здание
Монитор подходит для приёмных, кабинетов и административных помещений, где требуется отвечать на вызовы с входной панели, просматривать изображение и управлять доступом посетителей.
4. Жилой комплекс
В составе совместимой SIP-инфраструктуры устройство может использоваться как внутренний абонентский монитор для взаимодействия с вызывными панелями и другими компонентами домофонной системы.
5. Пост охраны или помещение администратора
Большой экран облегчает просмотр видеопотока с совместимого оборудования. Шесть SIP-линий позволяют настроить несколько учётных записей для работы с подходящей коммуникационной платформой.
6. Система с дополнительными датчиками
Восемь входов сигнализации позволяют подключать совместимые датчики и расширять систему контроля. Конкретные сценарии обработки событий зависят от подключённого оборудования и настроек.
Сравнение с другими внутренними мониторами Fanvil
| Модель | Экран | Количество SIP-линий | Особенности |
|---|---|---|---|
| Fanvil i51W | 4,3 дюйма | 4 | Компактный монитор с Wi-Fi, 8 входами сигнализации и RS-485 |
| Fanvil i52W | 7 дюймов | 4 | Большой экран, Wi-Fi, 8 входов сигнализации и RS-485 |
| Fanvil i53W | 7 дюймов | 6 | Расширенная поддержка SIP-линий при сохранении Wi-Fi и интерфейсов интеграции |
При выборе внутреннего монитора стоит учитывать размер дисплея, число SIP-линий, способы подключения и требования к интеграции с внешним оборудованием. Fanvil i53W отличается поддержкой шести SIP-линий и подойдёт для конфигураций, где требуется больше учётных записей, чем предоставляет i51W или i52W.
Преимущества Fanvil i53W
- Сенсорный экран 7 дюймов. Удобен для просмотра посетителей и управления функциями домофона.
- Шесть SIP-линий. Позволяют настроить несколько учётных записей в совместимой коммуникационной системе.
- Wi-Fi 2,4 ГГц. Обеспечивает возможность беспроводного подключения к сети.
- HD-аудио. Встроенный динамик мощностью 2 Вт и функция подавления акустического эха повышают удобство голосового общения.
- Поддержка видео H.264. Позволяет отображать видеопотоки с совместимых вызывных панелей и камер.
- Восемь входов сигнализации. Предусмотрена возможность подключения совместимых датчиков.
- Интерфейс RS-485. Расширяет возможности взаимодействия с внешним оборудованием.
- Питание PoE. Упрощает подключение и уменьшает количество кабелей при использовании подходящей сетевой инфраструктуры.
- Удалённое администрирование. Веб-интерфейс и средства диагностики упрощают настройку и обслуживание.
Fanvil i53W — внутренняя SIP-видеопанель с 7-дюймовым цветным сенсорным экраном, поддержкой шести SIP-линий, HD-аудио, видео H.264 и Wi-Fi 2,4 ГГц. Устройство позволяет принимать домофонные вызовы, общаться с посетителями, просматривать видео и управлять открытием двери при соответствующей настройке системы.
Восемь входов сигнализации, интерфейс RS-485 и питание PoE расширяют возможности интеграции с IP-домофонной инфраструктурой. Fanvil i53W можно рассматривать для квартир, частных домов, офисов и жилых комплексов, которым требуется внутренний монитор с большим экраном и поддержкой нескольких SIP-линий. Перед закупкой следует учитывать, что модель отмечена производителем как EOL, и уточнить доступность устройства, прошивки и технической поддержки
