Fanvil i51W - внутренняя IP-видеопанель для домофонной связи, предназначенная для квартир, частных домов, коттеджей, офисных зданий и жилых комплексов. Устройство позволяет принимать вызовы с вызывной панели, разговаривать с посетителями, просматривать видео и дистанционно управлять открытием двери. Цветной сенсорный экран диагональю 4,3 дюйма, встроенный модуль Wi-Fi и набор интерфейсов для подключения внешних устройств делают Fanvil i51W удобным элементом современной системы контроля доступа.
Монитор поддерживает SIP-телефонию и видеосвязь, оснащён громкоговорителем с функцией подавления акустического эха, восемью входами для сигнализации и интерфейсом RS-485. Подключение к сети возможно по Ethernet или через встроенный Wi-Fi 2,4 ГГц. Благодаря поддержке PoE питание и передача данных могут осуществляться по одному сетевому кабелю, что упрощает монтаж и сокращает количество проводов.
Назначение и возможности Fanvil i51W
Fanvil i51W используется как абонентское устройство внутренней связи в IP-домофонных системах. Оно помогает организовать взаимодействие между посетителем у входа и человеком внутри помещения, а также интегрировать домофонную связь с другими элементами системы безопасности.
- Приём вызовов с вызывной панели. Пользователь может ответить на звонок и установить голосовую связь с посетителем.
- Видеоконтроль входа. Экран позволяет просматривать видеопоток с совместимой вызывной панели и авторизованной камеры.
- Дистанционное открытие двери. Вызов можно использовать для управления дверным замком при соответствующей настройке системы.
- Связь с управляющим центром. Предусмотрена отдельная функциональная клавиша для вызова центра управления.
- Контроль дополнительных датчиков. Восемь тревожных входов позволяют подключать совместимые внешние устройства сигнализации.
- Интеграция с инженерными системами. Интерфейс RS-485 предназначен для взаимодействия с совместимым оборудованием.

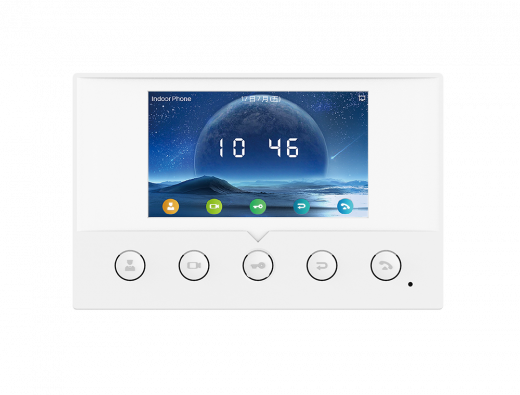

Цветной сенсорный экран 4,3 дюйма
Fanvil i51W оснащён цветным ёмкостным сенсорным дисплеем с диагональю 4,3 дюйма и разрешением 480 × 272 пикселя. На экране отображаются элементы управления, интерфейс вызова и видеопоток с совместимого устройства. Сенсорное управление упрощает работу с меню и доступ к основным функциям домофонной системы.
Компактный формат позволяет установить монитор в прихожей, возле входной двери, в офисной приёмной или в помещении охраны. Белый корпус с лаконичным дизайном подходит для современных жилых и коммерческих интерьеров.
Голосовая связь высокой чёткости
Встроенный динамик мощностью 1,5 Вт обеспечивает громкую связь без необходимости использовать отдельную телефонную трубку. Устройство поддерживает широкополосные аудиокодеки, включая G.722 и Opus, а также распространённые узкополосные кодеки для совместимости с различными SIP-системами.
Для повышения разборчивости речи предусмотрены:
- AEC — подавление акустического эха при громкой связи;
- NR — снижение влияния фонового шума;
- VAD и CNG — обнаружение голосовой активности и формирование комфортного фонового шума;
- PLC — компенсация потерь голосовых пакетов;
- адаптивный джиттер-буфер — сглаживание колебаний задержки при передаче аудио.
Эти функции помогают поддерживать разборчивую двустороннюю связь при работе через IP-сеть.
Видеосвязь и просмотр камеры
Монитор поддерживает аппаратное декодирование видео H.264. В зависимости от параметров источника и конфигурации системы доступны видеопотоки с разрешением от CIF и QVGA до 720p и 1080p. Фактическое качество изображения определяется возможностями вызывной панели или камеры, настройками потока и пропускной способностью сети.
Fanvil i51W не оснащён встроенной камерой: он предназначен для просмотра изображения с совместимых внешних устройств. Это позволяет использовать монитор в составе домофонной системы с видеовызывной панелью и поддерживаемыми сетевыми камерами.
Wi-Fi, Ethernet и питание PoE
Встроенный модуль Wi-Fi 2,4 ГГц позволяет подключить Fanvil i51W к беспроводной сети без прокладки отдельного Ethernet-кабеля до монитора. Для проводного подключения предусмотрен сетевой интерфейс Ethernet 10/100 Мбит/с.
Поддержка PoE упрощает установку: при наличии совместимого коммутатора или инжектора питание может подаваться по сетевому кабелю. Также предусмотрен вход для внешнего блока питания 12 В / 1 А.
Устройство поддерживает IPv4 и IPv6, статическую настройку IP-адреса, DHCP и PPPoE. VLAN и QoS помогают организовать сетевое подключение и приоритизацию трафика в инфраструктуре, где это предусмотрено настройками оборудования.
Функциональные клавиши и управление доступом

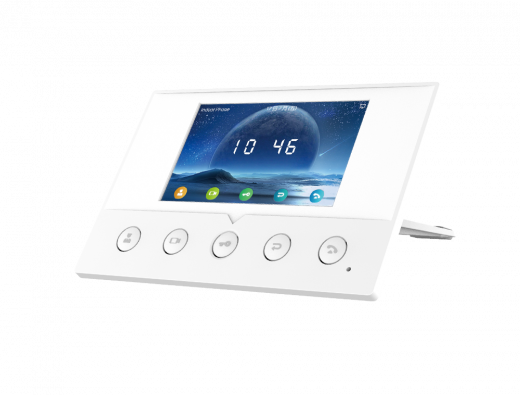

На корпусе предусмотрены пять функциональных клавиш для быстрого доступа к основным операциям:
- вызов центра управления;
- мониторинг;
- открытие двери;
- возврат или завершение вызова;
- ответ на вызов.
Наличие отдельных клавиш упрощает выполнение часто используемых действий. Для дистанционного открытия двери требуется совместимая вызывная панель или контроллер, корректная настройка системы и подключённый исполнительный механизм.
Входы сигнализации и интерфейс RS-485
Fanvil i51W оснащён восемью входами сигнализации. Они могут использоваться для подключения совместимых датчиков и передачи сигналов о событиях в рамках настроенной системы. Конкретные сценарии зависят от типа датчиков, схемы подключения и возможностей используемого программного обеспечения.
Интерфейс RS-485 обеспечивает подключение совместимого оборудования, поддерживающего соответствующий способ обмена данными. Перед интеграцией необходимо проверить электрические параметры, назначение контактов и протокол внешнего устройства.
Совместимость и интеграция с IP-домофонией
Fanvil i51W поддерживает SIP версии 1 и 2, поэтому может применяться в IP-домофонных и коммуникационных системах, использующих совместимые SIP-устройства. Для передачи аудио и видео предусмотрены соответствующие сетевые механизмы и протоколы.
При выборе оборудования для совместной работы следует проверить:
- поддержку SIP на вызывной панели и сервере связи;
- совместимость видеокодека и параметров видеопотока;
- возможность дистанционного управления замком;
- поддерживаемые способы подключения внешних камер;
- совместимость подключаемых датчиков и оборудования RS-485;
- требования к сетевой инфраструктуре и питанию.
Безопасность сети и администрирование
Для защиты соединений Fanvil i51W поддерживает SIP через UDP, TCP и TLS, а также RTP, RTCP и SRTP. Доступны VPN-механизмы L2TP и OpenVPN, а также средства настройки сетевой безопасности Wi-Fi, включая WPA и WPA2-PSK. Поддержка конкретных режимов безопасности зависит от используемой конфигурации.
Администратор может управлять устройством через веб-интерфейс, выполнять обновление прошивки, экспортировать и импортировать конфигурацию, просматривать сетевые пакеты и использовать Syslog для диагностики. Автоматическая настройка поддерживается через FTP, TFTP, HTTP/HTTPS, DHCP Option 66, SIP PnP и TR-069 — при условии, что соответствующие сервисы настроены в инфраструктуре.
Основные характеристики
| Параметр | Характеристика |
|---|---|
| Модель | Fanvil i51W |
| Тип устройства | Внутренняя IP-видеопанель (SIP Indoor Station) |
| Количество SIP-линий | 4 |
| Дисплей | Цветной сенсорный, 4,3 дюйма |
| Разрешение дисплея | 480 × 272 пикселя |
| Встроенный динамик | 1,5 Вт |
| Видеокодек | H.264 |
| Сетевой интерфейс | Ethernet 10/100 Мбит/с |
| Беспроводная сеть | Wi-Fi 2,4 ГГц |
| Питание | PoE или внешний источник 12 В / 1 А |
Важные характеристики
| Параметр | Характеристика |
|---|---|
| Аудиокодеки | G.711A/U, G.723.1, G.726-32K, G.729AB, iLBC, G.722, Opus |
| Обработка звука | AEC, NR, VAD, CNG, PLC, адаптивный джиттер-буфер |
| Видеорежимы | QVGA, CIF, VGA, 4CIF, 720p, 1080p |
| Входы сигнализации | 8 |
| Интерфейс расширения | RS-485 |
| Функциональные клавиши | 5 |
| Сетевые протоколы | SIP, RTP, RTCP, SRTP, STUN, DHCP, IPv6, PPPoE, SNTP |
| Защищённое соединение | SIP TLS, SRTP, HTTPS, L2TP, OpenVPN |
| Сетевые функции | VLAN, QoS, IPv4/IPv6, статический IP, DHCP, PPPoE |
| Удалённое администрирование | Веб-интерфейс, автоматическая настройка, обновление прошивки, Syslog |
Дополнительные характеристики
| Параметр | Характеристика |
|---|---|
| Размеры устройства | 163 × 104 × 26 мм |
| Цвет корпуса | Белый |

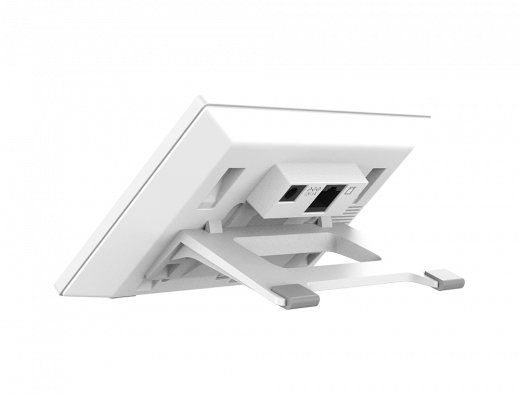

| Монтаж | Настенный или настольный (подставка приобретается отдельно) |
| Потребление при PoE | 2,14–5,93 Вт |
| Потребление от адаптера | 1,79–4,78 Вт |
| Рабочая температура | 0…+45 °C |
| Рабочая влажность | 10–90% |
| Порт Ethernet | RJ-45 |
| Управление конфигурацией | Импорт и экспорт настроек, веб-настройка, обновление ПО |
Сценарии использования Fanvil i51W
1. Квартира в многоквартирном доме
Монитор принимает вызовы с совместимой домофонной панели, позволяет поговорить с посетителем, посмотреть изображение и при наличии соответствующего подключения открыть дверь дистанционно.
2. Частный дом или коттедж
Устройство можно установить в прихожей или общей зоне дома для связи с наружной видеопанелью. Подключение по Wi-Fi помогает упростить размещение там, где прокладка сетевого кабеля затруднена.
3. Офисное здание
Fanvil i51W подходит для приёмных, кабинетов и внутренних помещений, где необходимо отвечать на вызовы с входной панели и управлять доступом посетителей.
4. Жилой комплекс
В составе совместимой SIP-инфраструктуры монитор может использоваться как абонентское устройство для связи с вызывными панелями и другими компонентами системы контроля доступа.
5. Помещение охраны или администратора
Устройство помогает организовать приём вызовов и просмотр изображения с совместимой камеры. Поддержка SIP-линий позволяет использовать его в системе с несколькими настроенными учётными записями.
6. Система с дополнительными датчиками
Восемь входов сигнализации дают возможность подключить совместимые датчики для расширения функций контроля. Сценарии реакции на события зависят от оборудования и настроек системы.
Сравнение с другими внутренними SIP-мониторами Fanvil
| Модель | Экран | Беспроводное подключение | Особенности |
|---|---|---|---|
| Fanvil i51W | 4,3 дюйма | Wi-Fi 2,4 ГГц | 4 SIP-линии, 8 входов сигнализации, RS-485 |
| Fanvil i52W | 7 дюймов | Wi-Fi | Более крупный экран для удобного просмотра |
| Fanvil i53W | 7 дюймов | Wi-Fi | Старшая модель семейства с расширенным экраном |
При выборе модели следует учитывать размер экрана, способы подключения, интерфейсы и совместимость с используемой домофонной системой. Fanvil i51W подойдёт тем, кому необходим компактный внутренний монитор с Wi-Fi, видеосвязью, несколькими SIP-линиями и возможностью подключения внешних устройств.
Преимущества Fanvil i51W
- Компактный сенсорный дисплей. Экран 4,3 дюйма обеспечивает просмотр вызовов и видеопотока без установки крупного монитора.
- Поддержка Wi-Fi. Беспроводное подключение помогает гибче выбирать место установки.
- Голосовая связь HD. Широкополосные кодеки и подавление акустического эха повышают разборчивость разговора.
- Удалённое открытие двери. Управление доступом доступно при совместимой конфигурации системы.
- Восемь входов сигнализации. Позволяют расширять систему за счёт совместимых датчиков.
- Интерфейс RS-485. Предусмотрена возможность интеграции с совместимым оборудованием.
- Питание PoE. Сокращает количество кабелей при подключении через подходящий сетевой коммутатор или инжектор.
- Средства администрирования. Веб-интерфейс и автоматическое развёртывание упрощают обслуживание устройств в сети.
Fanvil i51W - компактный внутренний SIP-монитор для IP-домофонии с цветным сенсорным экраном 4,3 дюйма, поддержкой видеокодека H.264, четырьмя SIP-линиями и встроенным Wi-Fi 2,4 ГГц. Устройство позволяет принимать вызовы с совместимой вызывной панели, общаться с посетителями, просматривать видео и управлять открытием двери при соответствующей настройке системы.
Восемь входов сигнализации, интерфейс RS-485, питание PoE и инструменты сетевого администрирования расширяют возможности интеграции. Fanvil i51W можно рассматривать для квартир, частных домов, офисов и жилых комплексов, которым требуется компактный монитор для внутренней домофонной связи и контроля доступа
